| 加工定制：是 | 品牌：巨尔威 | 型号：JRV-DS金属软管接头 |
| 材质：锌合金 |

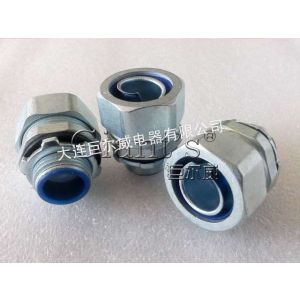

端接式接头 > JRV-DS
螺纹规格： | 英制G、公制Mefyic、德制PG |
产品材质： | A.C.F部位采用优质加厚型锌合金制成、B.E部分采用丁腈橡胶制成、 D为铁皮制成 |
工作温度： | －40℃~＋100℃、短时可达＋120℃ |
颜 色： | 金属色（白色） |
防护等级： | IP65 |
产品特性： | 1、加厚型锌合金镀锌或镀铬、外型美观、结构紧密、强度高
|
配套金属软管 | 螺 牙 标 准 | 螺纹 外径 | 螺纹 | 接合 长度 | 包装 | |||
公制 | 英制 | 公制（M） | 英制(G) | 德制(PG) | D1 | L1 | L2+L3 | |
φ6 | 3/16″ | M14 × 1.5 | G1/4″ | PG7 | 13.2 | 8 | 16 | 100 |
φ8 | 5/16″ | M16 × 1.5 | G3/8″ | PG9 | 13.2 | 8 | 16 | 100 |
φ10 | 1/4″ | M16 × 1.5 | G3/8″ | PG9 | 16.5 | 8 | 17 | 100 |
φ12(13) | 3/8″ | M20 × 1.5 | G3/8″ | PG11/PG13.5 | 16.5 | 8 | 18 | 100 |
φ15(16) | 1/2″ | M20 × 1.5/ M24 × 1.5 | G1/2″ | PG13.5/PG16 | 21.3 | 11 | 23 | 100 |
φ20(19) | 3/4″ | M27 × 2.0/ M30 × 2.0 | G3/4″ | PG21 | 26.6 | 14 | 22 | 50 |
φ25 | 1″ | M33 × 2.0/ M36 × 2.0 | G1″ | PG29 | 33.4 | 15 | 28 | 50 |
φ32 | 1-1/4″ | M42 × 2.0/ M48 × 2.0 | G1-1/4″ | PG29 | 42.1 | 15 | 30 | 25 |
φ38(40) | 1-1/2″ | M48 × 2.0/ M60 × 2.0 | G1-1/2″ | PG36/PG42 | 47.8 | 16 | 32 | 25 |
φ51(50) | 2″ | M60 × 2.0/ M70 × 2.0 | G2″ | PG48 | 59.6 | 18 | 34 | 10 |
φ64(70) | 2-1/2″ | M76 × 2.0 | G2-1/2″ | / | 75.1 | 22 | 38 | 10 |
φ75(80) | 3″ | M88 × 2.0 | G3″ | / | 87.8 | 22 | 46 | 5 |
φ100 | 4″ | M114 × 2.0 | G4″ | / | 113 | 24 | 50 | 5 |
φ125 | 5″ | M140 × 2.0 | G5″ | / | / | / | / | 5 |
φ150 | 6″ | M164 × 2.0 | G6″ | / | / | / | / | 2 |
